摘要
本文聚焦于弹簧增强金属 C 型密封圈(镀金 / 银)在生命医学领域高端密封的研发。详细阐述了该密封圈耐高温、耐高压、耐腐蚀以及超高真空密封的特性与技术原理,并通过实际性能测试数据,证明其能够满足质子治疗、CT 成像设备等高端医疗应用的严格要求。研究表明,该密封圈在生命医学领域高端密封方面具有显著优势,为医疗设备的可靠性和稳定性提供了有力保障,对推动生命医学领域高端医疗设备的发展具有重要意义。
关键词
弹簧增强金属 C 型密封圈;镀金 / 银;生命医学;高端密封;医疗设备
一、引言
在生命医学领域,随着质子治疗、放射成像等高端医疗技术的飞速发展,对医疗设备的性能和可靠性提出了更高的要求。高端密封技术作为医疗设备中关键的一环,直接影响着设备的运行稳定性和安全性。弹簧增强金属 C 型密封圈(镀金 / 银)凭借其独特的结构和优异的性能,成为满足生命医学领域高端密封需求的理想选择。本文旨在深入探讨该密封圈的研发过程、性能特点及其在生命医学领域的应用,为相关领域的研究和实践提供参考。
二、弹簧增强金属 C 型密封圈(镀金 / 银)的结构与技术原理
2.1 结构设计
弹簧增强金属 C 型密封圈采用 C 型金属结构,内部嵌入弹簧。这种结构设计使得密封圈在受到外部压力时,弹簧能够提供额外的弹性力,确保密封圈与密封面紧密贴合,从而实现良好的密封效果。同时,C 型结构具有一定的柔韧性,能够适应不同形状和尺寸的密封面,提高了密封圈的适用性。
镀金 / 银处理是该密封圈的一大特色。金和银具有良好的化学稳定性和低表面能,镀金 / 银层能够有效防止密封圈表面氧化和腐蚀,同时降低密封圈与密封面之间的摩擦系数,减少磨损,提高密封圈的使用寿命。
2.2 技术原理
在耐高温方面,密封圈采用的金属材料具有较高的熔点和良好的热稳定性。即使在高达 750°C 的温度下,金属材料的晶体结构依然能够保持相对稳定,不会发生明显的软化和变形,从而确保密封圈在高温环境下能够可靠运行。弹簧的存在也有助于在温度变化时,及时调整密封圈的弹性,补偿因热膨胀或收缩产生的间隙,维持密封性能。
耐高压性能得益于密封圈的高强度金属材料和合理的结构设计。金属材料本身具有较高的抗压强度,能够承受较大的压力。C 型结构在受到压力时,能够将压力均匀分布在密封圈的各个部位,避免应力集中。弹簧的弹性力进一步增强了密封圈的密封能力,使其能够在高达 1500 bar 的压力下保持良好的密封效果。
耐腐蚀性能主要归功于镀金 / 银层和耐腐蚀金属材料的使用。镀金 / 银层作为一道屏障,阻止了腐蚀性化学物质与金属本体的直接接触。同时,所选的金属材料本身具有良好的抗腐蚀性能,即使在医疗设备中常见的恶劣化学环境中,也能有效抵抗腐蚀,保证密封圈的长期稳定使用。
超高真空密封性能是通过精密的制造工艺和材料特性实现的。密封圈的表面粗糙度经过严格控制,确保与密封面能够紧密贴合,减少气体泄漏的通道。金属材料的低放气率和良好的气密性,以及弹簧提供的稳定弹性力,使得密封圈能够在超高真空环境下保持低至 1×10⁻¹⁰ Pa・m³/s 的出色泄漏率,满足高端医疗应用对真空密封的严格要求。
三、弹簧增强金属 C 型密封圈(镀金 / 银)的性能测试
3.1 耐高温性能测试
为验证密封圈的耐高温性能,将密封圈置于高温炉中,以一定的升温速率逐渐升温至 750°C,并保持该温度一定时间。在测试过程中,实时监测密封圈的尺寸变化、硬度变化以及密封性能。结果表明,在 750°C 高温下,密封圈的尺寸变化在允许范围内,硬度基本保持稳定,密封性能未出现明显下降,依然能够满足密封要求。
3.2 耐高压性能测试
采用高压测试设备,对密封圈施加压力,从低压逐渐升至 1500 bar。在测试过程中,观察密封圈的变形情况和密封效果,记录压力与泄漏量之间的关系。测试结果显示,在 1500 bar 的压力下,密封圈虽然发生了一定的弹性变形,但仍能保持良好的密封性能,泄漏量极小,满足高端医疗设备对高压密封的要求。
3.3 耐腐蚀性能测试
将密封圈分别置于医疗设备中常见的多种腐蚀性化学溶液中,如酸、碱、盐溶液等,浸泡一定时间后取出,观察密封圈表面的腐蚀情况,并测试其密封性能。结果表明,经过镀金 / 银处理的密封圈表面未出现明显的腐蚀现象,密封性能也未受到显著影响,证明该密封圈具有良好的耐腐蚀性能。
3.4 超高真空密封性能测试
在超高真空测试装置中,将密封圈安装在密封系统上,通过抽真空将系统压力降至极低水平,测量密封圈的泄漏率。测试结果显示,密封圈的泄漏率低至 1×10⁻¹⁰ Pa・m³/s,达到了超高真空密封的要求,能够为高端医疗应用提供稳定的真空环境。
四、弹簧增强金属 C 型密封圈(镀金 / 银)在生命医学领域的应用
4.1 在质子治疗系统中的应用
质子治疗系统是一种先进的癌症治疗设备,其加速器和关键部件对密封性能要求极高。弹簧增强金属 C 型密封圈(镀金 / 银)应用于质子治疗系统中,能够确保加速器内部的高真空环境,防止气体泄漏影响质子束的传输和聚焦精度。同时,在高温和高压环境下,该密封圈依然能够保持稳定的密封性能,为质子治疗系统的可靠运行提供了保障。实际应用案例表明,使用该密封圈后,质子治疗系统的设备故障率显著降低,治疗效果得到了有效提升。

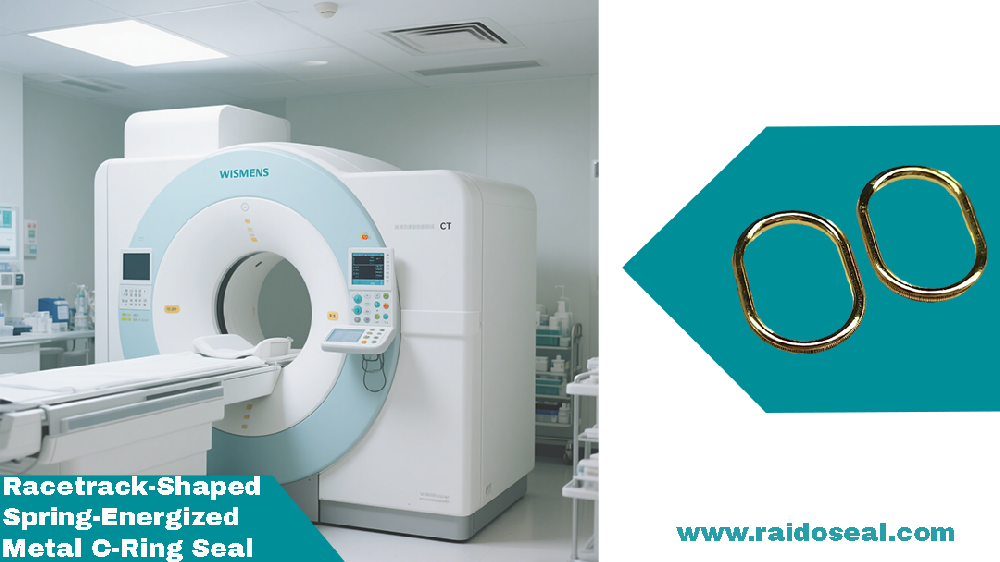

4.2 在 CT 成像设备中的应用
CT 成像设备中的 X 射线管和探测器等关键元件需要在稳定的环境中工作,以保证成像质量。弹簧增强金属 C 型密封圈(镀金 / 银)的应用,提高了 X 射线管和探测器的密封性能,有效防止了外界环境因素对设备的干扰。在高压力条件下,该密封圈能够承受设备内部的压力,确保 X 射线管的正常工作。在长期使用过程中,其耐腐蚀性能保证了密封圈的可靠性,减少了设备的维护频率,提高了 CT 成像设备的整体性能和使用寿命。
4.3 在高端医疗设备中的应用
除了质子治疗系统和 CT 成像设备外,弹簧增强金属 C 型密封圈(镀金 / 银)还广泛应用于 MRI 系统和放射成像工具等高端医疗设备中。在 MRI 系统中,该密封圈能够适应强磁场环境,保持良好的密封性能,防止外界磁场干扰和液体泄漏。在放射成像工具中,其超高真空密封性能为设备提供了稳定的工作环境,确保了成像的准确性和可靠性。
五、结论
弹簧增强金属 C 型密封圈(镀金 / 银)凭借其耐高温、耐高压、耐腐蚀和超高真空密封等优异性能,在生命医学领域高端密封方面展现出了巨大的优势。通过对其结构与技术原理的分析以及性能测试和应用案例的研究,证明该密封圈能够满足质子治疗、CT 成像设备等高端医疗应用的严格要求,为医疗设备的可靠性和稳定性提供了有力保障。随着生命医学领域的不断发展,对高端密封技术的需求将不断增加,弹簧增强金属 C 型密封圈(镀金 / 银)有望在未来得到更广泛的应用和进一步的发展。
