金属空心O型圈

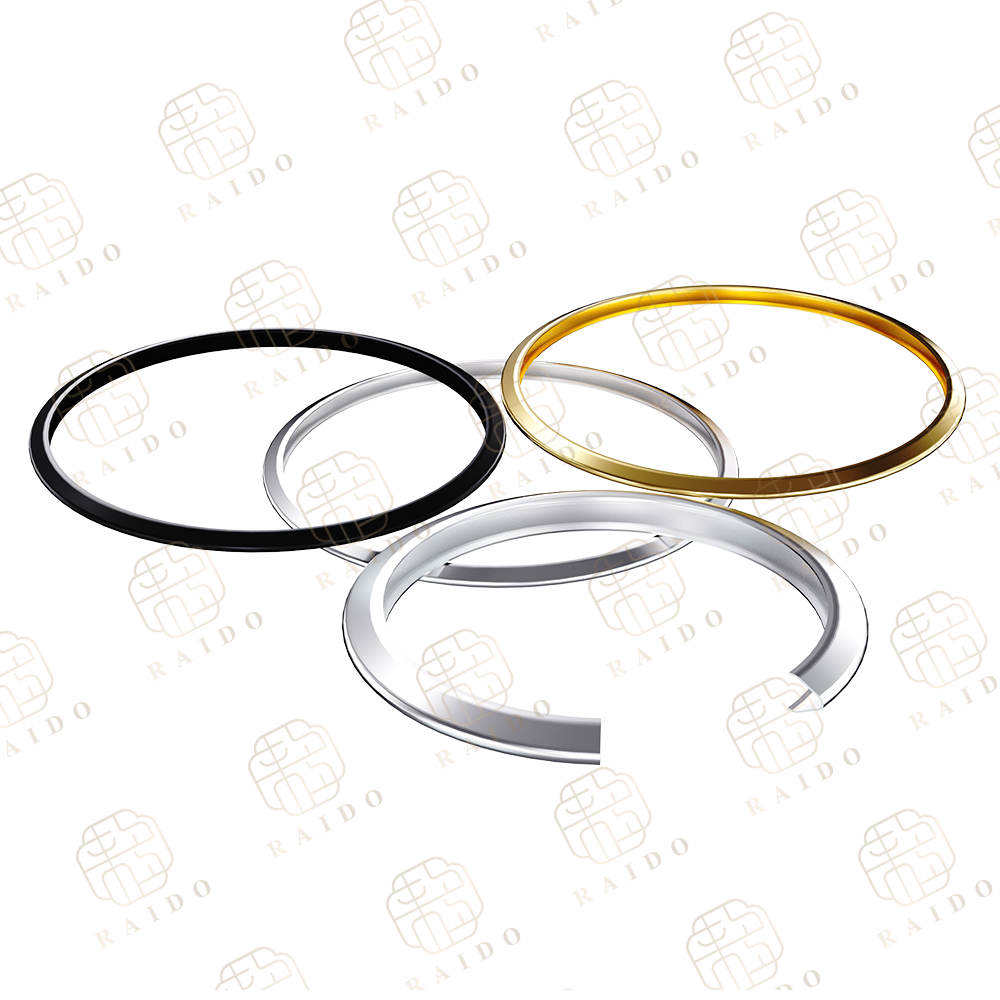

平衡型金属空心O型密封圈
RD20系列金属空心O 形圈,是将薄壁金属管弯成圆形、腰形、椭圆形或矩形,并将两端进行对焊、抛光而成,表面可按需涂覆银等软材料,以增强密封性和降低配合面加工难度。它是一种新型的静密封弹性元件,耐压、耐温、耐腐蚀,零泄漏,预紧力小,是设计高压、高真空、高温、强腐蚀工况的不二选择,更特别适用于轻小和需要
申请报价单
姓名:
公司:
邮箱:
电话:
留言:
验证码:
产品详情
产品参数

   Raido金属空心异形密封圈是金属空心O形圈的变形,与金属空心O型圈一样,是一种新型的静密封元件,是将薄壁的钢管、不锈钢管、蒙乃尔合金管或因科镍合金管弯成圆形,方形、椭圆形或矩形,并将两端进行对焊、抛光、打磨而形成的一种新型的特殊的静密封件。表面可按需镀金、镀银、镀四氟、镀钽等软材料,以增强密封性和降低配合面加工难度。由于在较低紧固力下即可密封,而且密封面接合部是小型设计,具有良好的密封性能。耐压、耐温、耐介质性及气密性好,特别适用于高压、高真空、高温等特殊苛刻环境,更特别适用于轻小和需要长寿命的密封结构,能秒杀其它密封件,故而广泛应用于航空、航天、石油、化工、纺织、冶金、兵器、真空机器、半导体相关产品、核电相关产品、电子机器、搅拌机、熔融纺线装置、油压机器等各行业机器的密封。

   我上海来多公司,建立了完整的金属空心0型圈生产线,确定了合理的工艺流程,已形成一套国内领先的规模化生产、检测、试验手段,真正意义上实现了从原材料到设计制造的整体国产化。材料源于军工厂商,全流程质控,具有20年批量生产经验,日产量达3000件,表面光亮,壁厚均匀,精度按丝计,硬度在HV80左右,无残余应力,性能稳定可靠,已成功配套于纺丝组件、阀门、仪表、泵、压力容器上上海来多密封产品已达到国外同类产品的技术水平,替代了进口,为国内市场提供了优质价廉的产品,并部分出口且替代了大部分进口产品。


材料选择:薄壁铜管、不锈钢321、不锈钢304、不锈钢316L、蒙乃尔合金、铬镍合金、钛合金

镀层选择:四氟(绿色)、金(金属)、银(银白色)、钽(灰黑色)、铜、铂

化学性能:耐高温/耐超低温(-270℃——+1100℃)、耐腐蚀、耐磨损、耐超真空压力+300Mpa、泄漏率可达10-10pa m³/s 甚至更低

产品规格:最小密封弯曲半径是密封截面的六倍,产品截面从0.9mm-12.7mm,尺寸规格从6-4500mm

沟槽光洁度:0.4-0.8Ra um

沟槽设计:联系本公司技术部

最小密封半径:最小密封弯曲半径是密封截面的六倍

沟槽光洁度:0.4-0.8Ra um

沟槽设计:联系本公司技术部

产品外形:圆形、矩形、椭圆形、方形等


卓越特性
◆密封压力范围广,可在超真空( 1 × 10 -12 mmHg )到 300Mpa 压力范围内工作

◆环境温度广, 可满足工作温度 -261℃ ~+1100℃ 的密封要求,并可得到稳定可靠的密封效果

◆能在恶劣的、具有腐蚀性或放射性的工作介质中使用,耐腐蚀、耐磨损、耐超真空压力+300Mpa、泄漏率可达10-10pa m³/s,甚至可以更低

◆在 O 形圈外表面涂、镀一层软金属或塑料,能防止擦伤,并可覆盖环管表面的微小缺陷。不同温度时涂、镀层可选择铜、银、金、铂、聚四氟乙烯等材料。经涂、镀的 O 形圈,对法兰表面的粗糙度要求可由原来的1.6um 降至 3.2um ,密封性能保持不变。

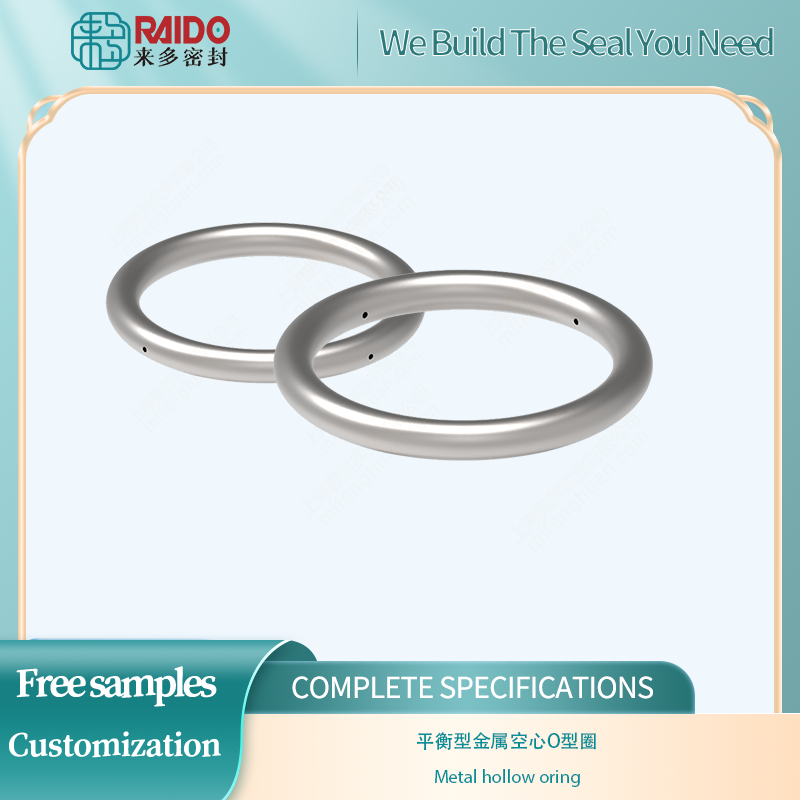

开孔平衡型金属空心O形圈Tapping-type hollow metal O-ring

此圈是在基础型空心内侧或外侧开数个小孔使管内腔与介质相通,它属于一种自紧型环,其密封性能比基础型好,适用于压力高于70kgf/cm27Mpa以上)的工况。



材质

状态

耐压

耐温

不锈钢321

平衡型

7Mpa以上

370

600合金

540

750合金

590

718合金

650

材料及包覆层选择:


材料

固有耐热极限(

法兰槽表面粗糙度

不锈钢SUS304

-250∽540

0.4μm

不锈钢SUS316

-250∽820

0.4μm

不锈钢SUS321

-250∽870

0.4μm

耐热镍铬铁合金800

-250∽980

0.4μm

包覆材料

PTFE喷涂

-200∽260

0.4μm-0.8μm

包覆材料

镀银

-250∽425

0.4μm-1.6μm

包覆材料

-250∽650

0.4μm-1.6μm

包覆材料

镀镍

-250∽870

0.4μm-0.8μm



密封圈的开槽尺寸:

公称管径







密封槽外径

密封槽内径

Rmax

φ 0.9

φ 6φ40

0.7±0.04

1.5

D + 0.070.15

d - 0.070.15

0.3

φ 1.6

φ 13φ70

1.2±0.05

2.3

D + 0.100.20

d - 0.100.20

0.5

φ 2.4

φ 40φ200

1.9±0.05

3.1

D + 0.150.25

d - 0.150.25

0.8

φ 3.2

φ 75φ600

2.6±0.05

4.0

D + 0.200.35

d - 0.200.35

1.0

φ 4

φ 100φ800

3.2±0.05

5.0

D + 0.200.40

d - 0.200.40

1.3

φ 4.8

φ 150φ1000

3.8±0.05

6.2

D + 0.250.40

d - 0.250.40

1.6

*法兰槽表面加工水纹需要与密封圈圆周方向一致(车削表面)
